嵌入式工业显示器的安装方法

发布时间:2019-10-28作者:admin 11694

卡扣嵌入式:(目前国内最受欢迎的工业显示器)但是安装电容屏并不是那么美观,所有我们推出了下面的挂耳嵌入式。

挂耳嵌入式:完美支持平面电容屏,电阻触控屏,红外触控屏。同时支持壁挂式安装,支架式安装。

壁挂式:多维度的运用领域,其中以墙面壁挂最为常见。以75*75或100*100壁挂螺丝孔固定于墙壁等物体。

支架式:桌面支架式,75公分底座45度倾斜,多视角运用。

开放式:在嵌入式基础之上的边框固定显示。

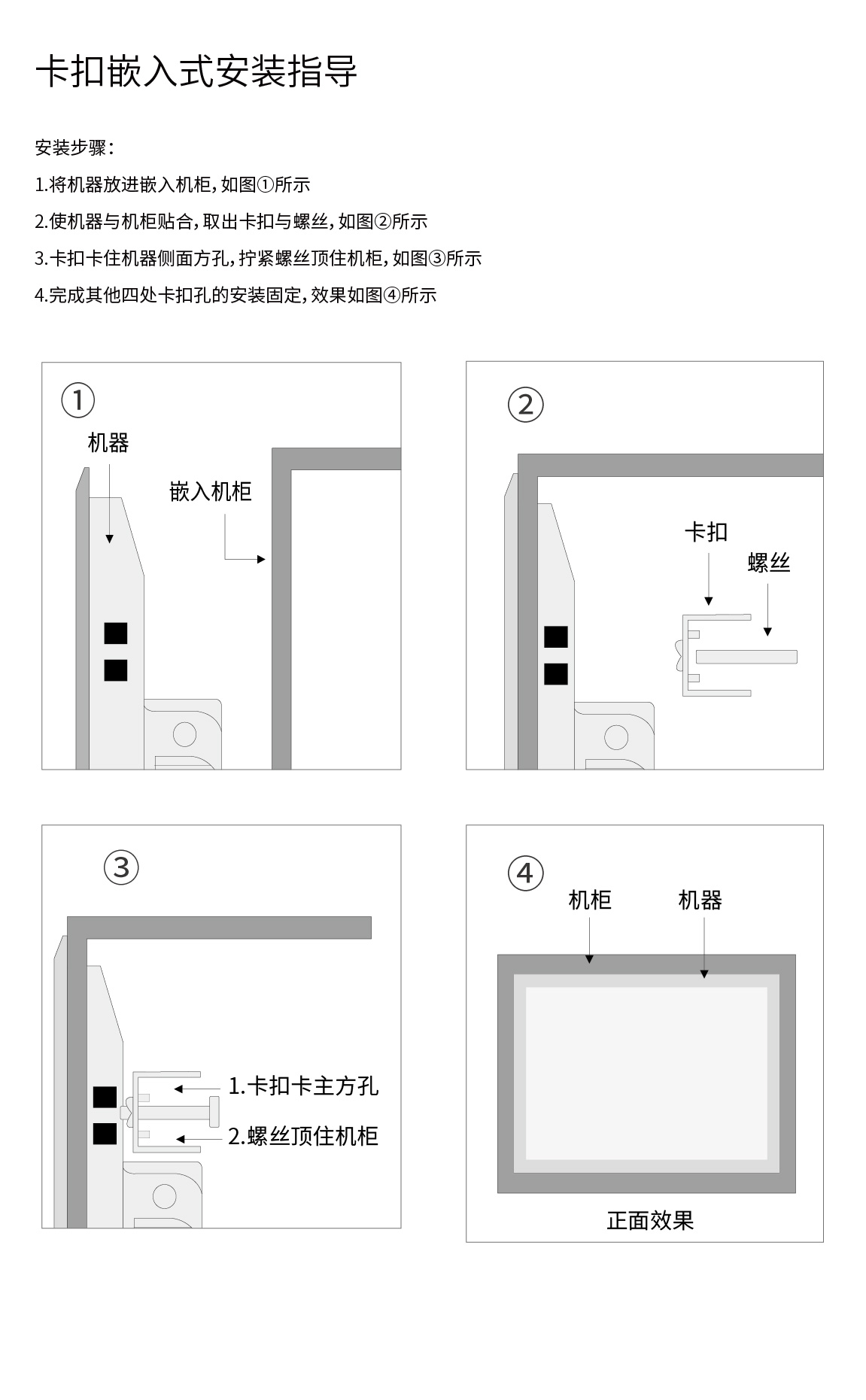

卡扣嵌入式的安装方式
1:将显示器放置于预先开孔的机柜;
2:显示器左右2侧各有2个方孔,安装时用卡扣配件固定一端方孔;
3:卡扣上的螺丝头顶住机柜,然后将螺丝帽拧上,其他三处方孔同上,就可实现嵌入式安装。
工业显示器,工业触摸显示器,工业液晶显示器

桌面支架以及壁挂式安装方式
1:将底座对准放在显示器后面的4个空位;
2:底座片上的4个孔位对准显示器背面螺丝孔,拧上螺丝即可。

壁挂安装方式:
1:将底盘放置机身后,根据后面的四个螺丝空位对准拧上螺丝固定;
2:在壁挂上根据四个螺丝孔位安装好壁挂配件;

3:显示器支架对准壁挂上已安装好的配件直接扣入壁挂配件中。


嵌入式安装方式

1:把显示器四周边宽上的其中一个螺丝取下,装上挂耳,拧上螺丝;
2:剩下3个挂耳同上;

3:把显示器放置机柜,让前面只看到屏幕显示区域,然后给每个挂耳拧上螺丝即可。

工业平板电脑安装方法详细图解:http://www.szjawest.com/service_cat-3.html
