工业级X86主板

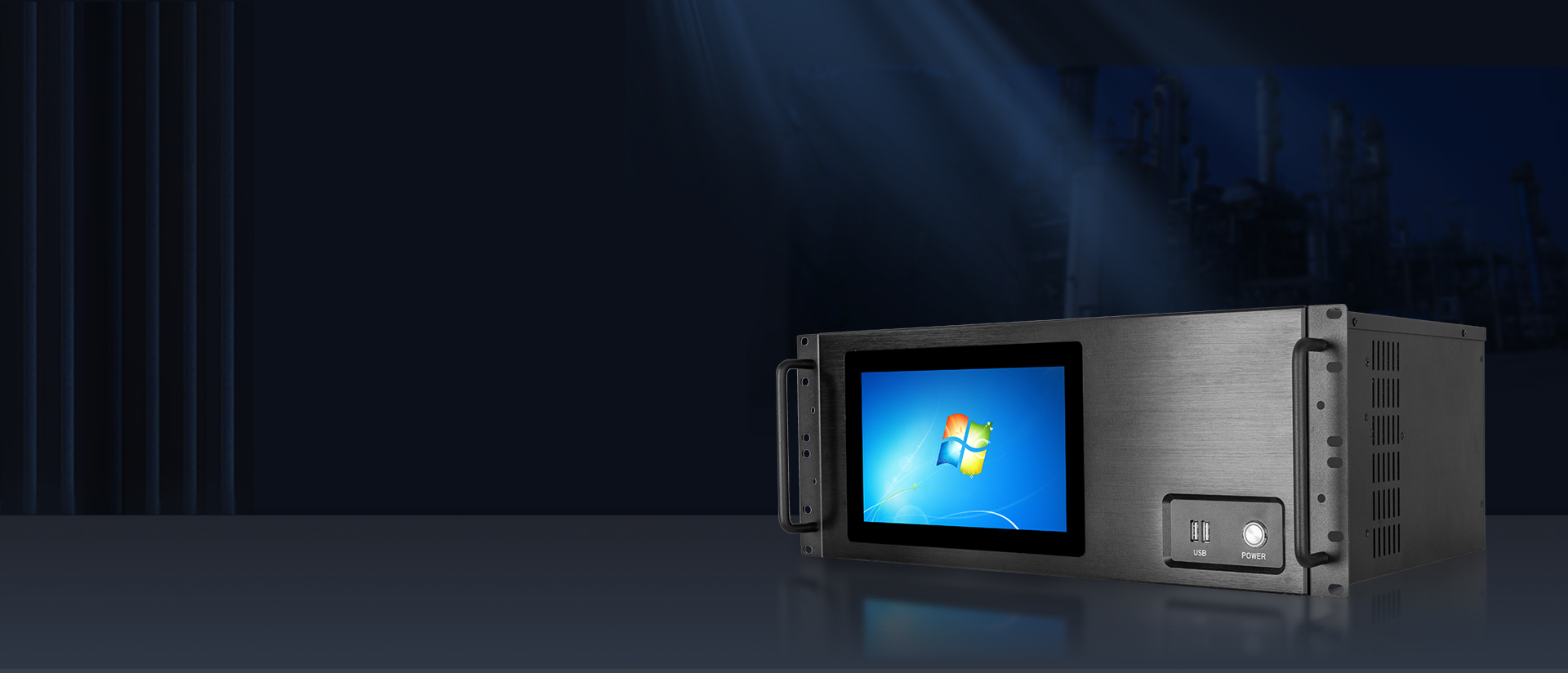

智能工控机

整机铝合金架构,前置9寸液晶显示屏,配置采用

intel Core i5-6500 独立 CPU,四核四线程

主频3. 2GHz.睿频最大支持3. 6GHz,内存最大

支持32G,搭配HDMI/DVI/VGA等视频输出接口

支持双千兆网络接口,USB3. 0*4,USB2. 0*4, 232*1

PCI*4, PCIE 1X*1,PCIE 4X*1,PCIE 16X*1

可以通过PCI/PCIE接口,外接视频采集卡

视觉运动控制卡光源亮度控制卡等,广泛应用于车路协同

AI边缘计算服务器,机器视觉,机器人,高清视频处理

智能巡检、工业控制及检测、环境监测及控制

行为分析、机器视觉等场景。

外形简洁、性能高满足多种应用需求

可应用于云平台计算,边缘计算,大数据处理,实时控制等应用环境。具备强劲的计算和图形处理性能,是专门为针对
机房机架式安装环境而设计的工业计算机,能保证在恶劣环境下长时间稳定工作。
广泛应用于工业控制、军工、通讯、电力、网络等高端自动化领域。



工业工控机-工控一体机-工控机厂家-安卓工控机
工业工控机-工控一体机-工控机厂家-安卓工控机

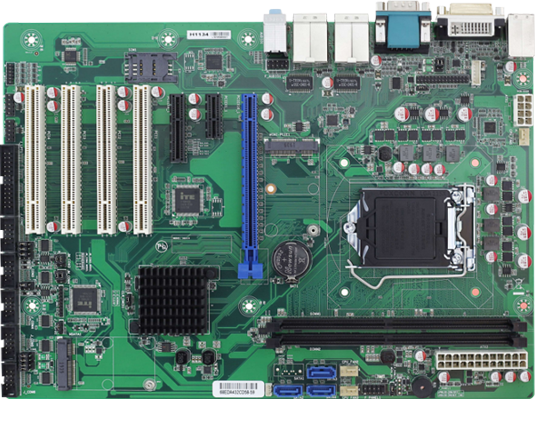

自主研发工业主板
采用自主研发工业主板,嵌入 intel  Core i5  四核处理器
Intel® H110, TDP 6W芯片组,具有运算速度高、性能稳定等优点。内置Windows操作系统,可兼容99%行业软件,搭配触摸,让触控更灵敏、界面更简洁、操作更流畅。

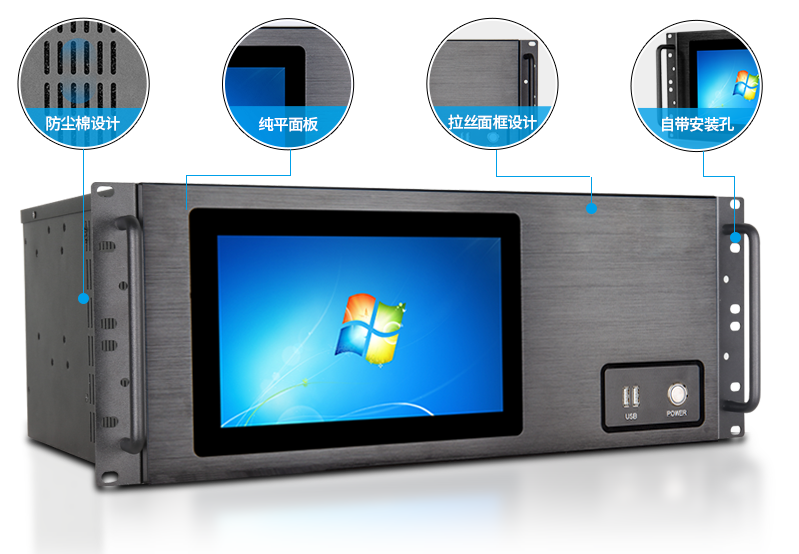

精致外观彰显工业质感
采用SGCC镀锌加厚钢材精铸而成,拉丝面框,结构坚固,
耐磨不掉漆。纯平面板+防尘棉设计有效杜绝水溅、雨水、
灰尘侵入机内、后盖采用有风扇的蜂窝散热结构高效散热
保护机内元器件寿命,提升设备工作稳定性,可靠性。
多种可拓展性接口
搭配高清显示接口和多个COM接口、USB接口,满足现场需要的多种应用接口,支持双千兆网络传输,满足不同行业需求并可根据特殊行业需求定制不同接口。

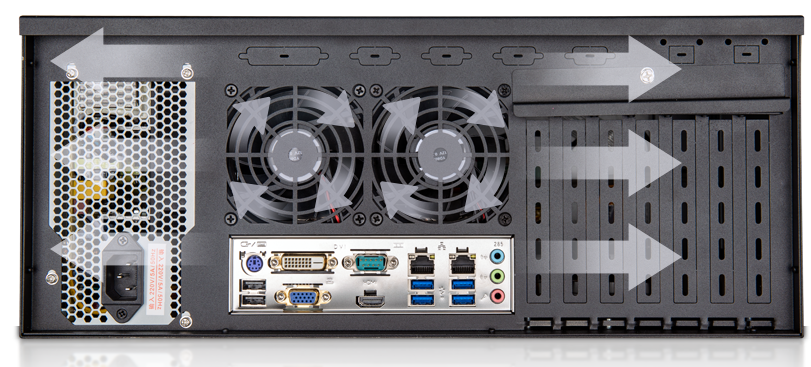

多风扇蜂窝散热结构
无惧高低温环境,整机防震耐高低温适用于恶劣环境
稳定运行。独立CPU散热风扇选用铜管+散热器+风扇的方式增加散热强度。

规格参数


硬件配置 CPU 标配:Intel Core i5-6500 独立CPU,四核主频3.2GHz 选配:Intel Pentium/Celeron/6-7代酷睿i3/i5/i7CPU 选配:Intel Core/Pentium/Celeron/8-9代CPU
硬盘 4 * SATA3.0 + 1 * mSATA [3],1T机械硬盘 4 * SATA3.0 + 1 * mSATA [3],1T机械硬盘 4 * SATA3.0 + 1 * mSATA [3],1T机械硬盘
内存 8GDDR4(可选16G/32G) 8GDDR4(可选16G/32G) 8GDDR4(可选16G/32G)
芯片组 Intel® H110, TDP 6 W & Intel® H310, TDP 6W Intel® H110, TDP 6 W & Intel® H310, TDP 6W Intel® H110, TDP 6 W & Intel® H310, TDP 6W
操作系统 Windows 7/8/10, Server 2008/2012, Linux Windows 7/8/10, Server 2008/2012, Linux Windows 7/8/10, Server 2008/2012, Linux
显示 9寸1024*600液晶屏*1 1 * VGA DB15 port + 1 * DVI port + 1 * HDMI port 9寸1024*600液晶屏*1 1 * VGA DB15 port + 1 * DVI port + 1 * HDMI port 9寸1024*600液晶屏*1 1 * VGA DB15 port + 1 * DVI port + 1 * HDMI port

接口参数 USB接口 9 * USB: 4 * USB3.0 (Rear I/O) + 2 * USB2.0 (Rear I/O) + 3 * USB2.0(Header) 默认 USB2.0*4 SB3.0*4
串行接口 4 * RS232 + 2 * RS232/RS485 [4] 默认 RS232*1,预留COM*4
PS/2 1 * PS/2 (鼠标键盘二合一)
以太网 RJ45*2 1000Mbps
音频 Realtek ALC662 5.1 Channel HD Audio Codec,Support 1* MIC + 1 * Line-out + 1 * Line-in

其他参数 拓展卡槽 9 * USB: 4 * USB3.0 (Rear I/O) + 2 * USB2.0 (Rear I/O) + 3 * USB2.0(Header) ,8 * GPIO ,1 * LPT Header 1 * SMB Header ,1 * PCIE 16X Slot 1 * PCIE 4X Slot 1 * PCIE 1X Slot 4 * PCI Slot ,2 * Mini PCI-E [3],1 * SIM Card Slot
温度 储存:-20~75℃, 工作:-15~60℃
系统 Windows 7/8/10, Server 2008/2012, Linux
电源 ATX AC 220V输入
机箱材料 SGCC镀锌板
表面工艺 喷油
颜色 经典黑
尺寸 299mm*428.4mm*176mm
安装方式 机架式,桌面式
散热系统 智能风扇散热

选型表

型号
JWSWIPC-200
