JWS

开放式工业显示器

·独特的通用型安装方式设计

·防水边条保护、防渗水缓解冲击震动

·工业级驱动板,整机防静电、抗电磁干扰

·内部散热结构设计,支持长时间不间断运行

·表面IP65防尘防水,整机防尘等级

开放式显示器

适用于各种后嵌开放式安装的设备,灵活性高,可根据设备应用的不同

需求修改沉孔结构,内嵌效果呈平面,与设备契合度强,贴合性更高。

开放式工业显示器,开放式工业液晶显示器,开放式工控触摸显示器,开放式工业平板显示器
开放式工业显示器,开放式工业液晶显示器,开放式工控触摸显示器,开放式工业平板显示器

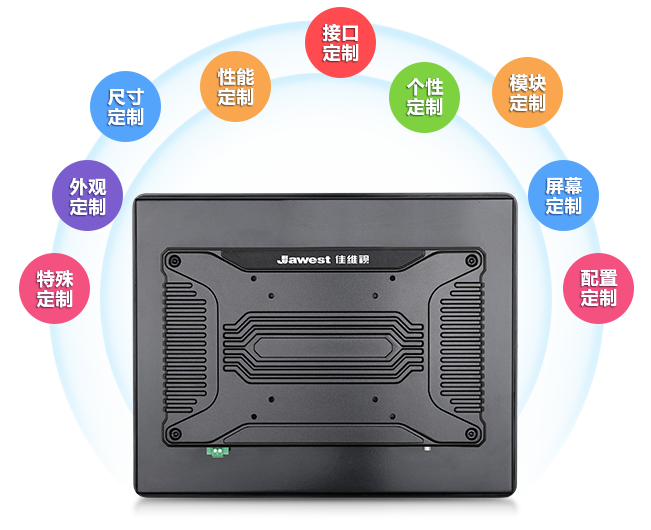

安装简易支持定制沉孔方式

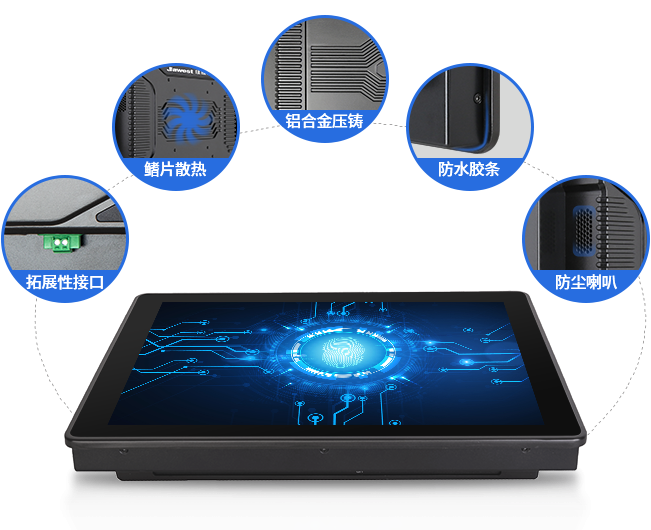

采用钣金材质边框与铝合金后盖,表面光滑平整、机身坚固耐用、散热性强, 内部结构布局紧凑,整机抗压、耐高低温、兼具防震、抗电磁干扰等功能。
丰富的I/O接口 支持拓展
自主研发防脱落DC接口设计,防止显示器因震动、碰撞等情况使接口脱落停止供电。触摸接口采用标准8位模块化RJ45接口, 传输速度更快、触摸更稳定、精准。
开放式工业显示器,开放式工业液晶显示器,开放式工控触摸显示器,开放式工业平板显示器
开放式工业显示器,开放式工业液晶显示器,开放式工控触摸显示器,开放式工业平板显示器

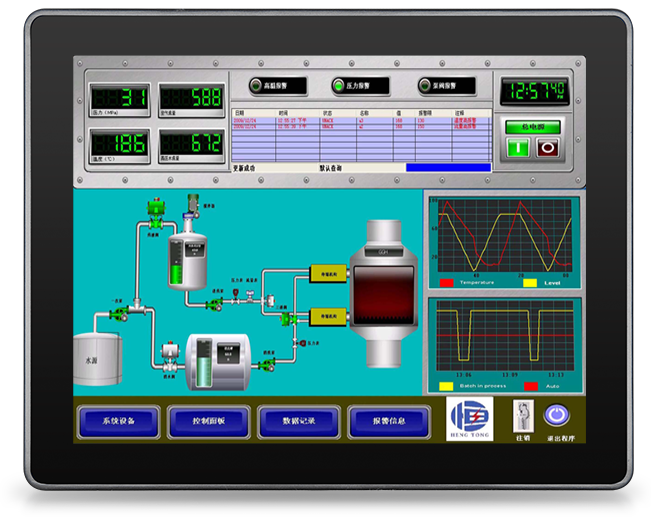

散热设计长时间不间断运行
铝合金材质散热特性,融合自主研发的散热结构布局设计,将散热性能高幅度提升, 并采用工业级别元器件、液晶屏、驱动板,整机工作温度最高可达60℃,可在 高强度、高温、环境恶劣的环境下长时间工作。

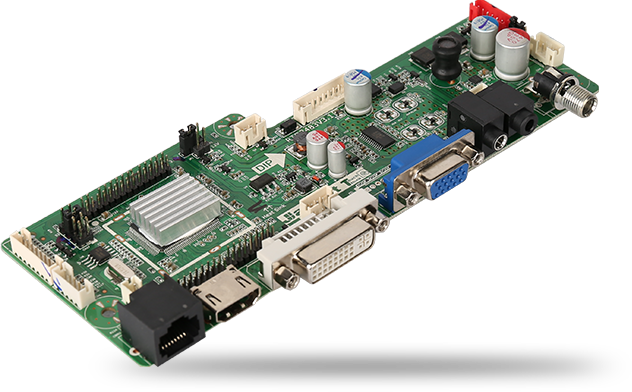

自主研发工业级驱动板卡
PCB布线设计,达EMI/EMC标准,防震动等级达GB2423B标准, 同时具备有抗电磁干扰、防静电、防浪涌、宽温耐压等特性。
开放式工业显示器,开放式工业液晶显示器,开放式工控触摸显示器,开放式工业平板显示器

规格参数


稳定性 防静电 接触4KV-空气8KV(可定时≥16KV)
防震动 GB242标准
抗干扰 EMC/EMI抗电磁干扰
防尘防水 前面板IP65防尘防水

接口参数 DC端口 1*DC 2.0带螺纹 输入11.6-28V
HDMI 支持HDMI数据输入,最大支持1080P
VGA 支持VGA(最佳分辩率对应的尺寸所对应的分辨率)
DVI 支持DVI数信号(最佳分辩率对应的尺寸所对应的分辨率)
触摸接口 RJ45接口标准(定义为USB)
耳机座 3.5mm标准接口
音频接口 Audio I/O
支持扩展 多种行业接口支持定制

显示参数 色彩 16.7M
点距 0.264mm
屏幕面板 工控A规屏 TFT面板
对比度 1000:1
显示亮度 400cd/m2(可定制400cd/m2以上高亮度)
可视角度 160°/160,可定制全视角178°
背光模型 LED背光屏 寿命≥50000h
灰阶响应时间 5ms
触摸可选 电阻/电容/红外触摸屏
安装方式 嵌入式、桌面式、壁挂式、悬臂式

产品可靠性 工作温度 -10℃~60℃(可定制-30℃~80℃)
储存温度 -40℃~85℃
相对湿度 Humidity:95% Non-Condensing
平均无故障寿命(MTBF) 7*24H

电源适配器 功耗 ≤35W
电源输入 AC 100-240V 50/60HZ 通过CCC认证、CE认证
电源输出 DC12V / 4A

包装规格 保修政策 整机一年保修
产品颜色 经典黑色/科技银色
包装清单 工业显示器、嵌入式卡扣、VGA线、电源适配器、电源线、保修卡、说明书

选型表

型号 屏幕尺寸 分辨率 屏幕比例
JWS070-A11 7“ 1024*600 16:9宽屏
JWS080-A11 8“ 1024*768 4:3正屏
JWS101-A11 10.1“ 1080*800 16:10宽屏
JWS104-A11 10.4“ 1080*800 16:10宽屏
JWS116-A11 11.6“ 1920*1080 16:9宽屏
JWS120-A11 12“ 1024*768 4:3正屏
JWS150-A11 15“ 1024*768 4:3正屏
JWS156-A11 15.6“ 1920*1080 16:9宽屏
JWS170-A11 17“ 1024*768 4:3正屏
JWS173-A11 17.3“ 1920*1080 16:9宽屏
JWS190-A11 19“ 1280*1024 4:3正屏
JWS191-A11 19.1“ 1440*900 16:10宽屏
JWS215-A11 21.5“ 1920*1080 16:9宽屏
